LORA SX1278 10KM 433M Long Range Wireless Module RA-02
Κωδικός Cableworks: 1116.625

BrandAI Thinker MPNRA-02

€14.56

χωρίς ΦΠΑ €11.74

Σε Απόθεμα

Ποσότητα:

+ −

Αποστολές & Επιστροφές

Τρόποι πληρωμής

Γιατί Cableworks;

Γρήγορη και ασφαλής παράδοση

Αποστέλλουμε παραγγελίες σε όλη την Ελλάδα με ΕΛΤΑ Courier και ACS

Presales και Aftersales

Για να σας λύνονται όλες οι τεχνικές απορίες

Επιστροφές εντός 14 ημερών

Αρκεί το προϊόν να μην έχει ανοιχτεί και να μην έχουν προκληθεί φθορές στην συσκευασία του

CABLEWORKS

Αναλυτική Παρουσίαση

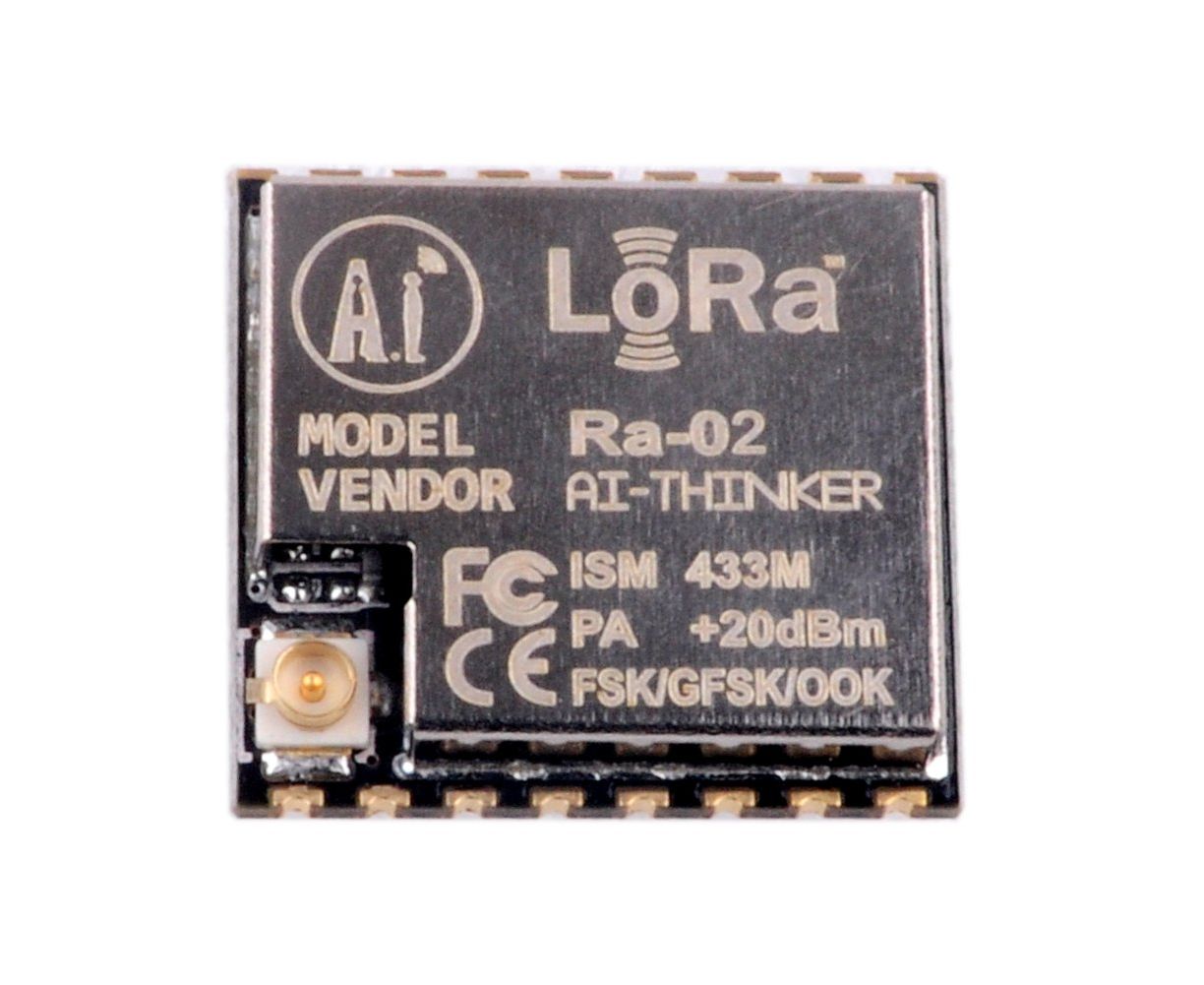

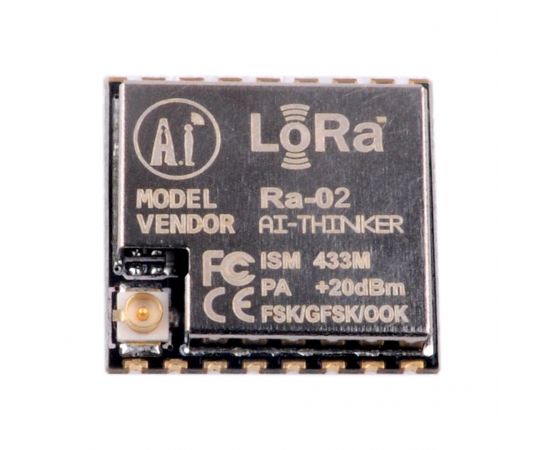

The Ra-02 LoRa module is made by Ai-Thinker company, the manufacturer of the ESP32S module, the module uses SX1278 IC, works on 433MHz frequency. It is a high quality made module. The dimension is very small, only 17 x 16 mm, with all the SX1278 pins breakout.

The SX1287 transceivers feature the LoRaTM long range modem that provides ultra-long range spread spectrum communication and high interference immunity whilst minimising current consumption.
Using Semtech’s patented LoRaTM modulation technique SX1287 can achieve a sensitivity of over -148dBm using a low cost crystal and bill of materials. The high sensitivity combined with the integrated +20 dBm power amplifier yields industry leading link budget making it optimal for any application requiring range or robustness. LoRaTM also provides significant advantages in both blocking and selectivity over conventional modulation techniques, solving the traditional design compromise between range, interference immunity and energy consumption.
These devices also support high performance (G)FSK modes for systems including WMBus, IEEE802.15.4g. The SX1287 deliver exceptional phase noise, selectivity, receiver linearity and IIP3 for significantly lower current consumption than competing devices.

Note: We provide free breakout board and male pin header for this module, please choose "Yes" for "Adapter breakout board" option, if you choose it, you will get one set for each module.

Features:

LoRaTM spread spectrum communication
+20dBm - 10mW. Stable RF output power when input voltage changed
Half-duplex SPI communication
Programmable bit rate can reach to 300kbps
Support FSK, GFSK, MSK, GMSK, LoRaTM and OOK Modulation Mode
127dB RSSI wave range.
Automatically detect RF signal, CAD mode and super high speed AFC
With CRC 256 bytes data engine
Half hole (castellated hole) SMD package
With metal shielding case
Pin pitch: 2.0 mm

Specifications:

Certification: FCC/CE
Wireless Standard: 433MHz
Frequency range: 420 - 450MHz
Port: SPI/GPIO
Operating Voltage: 1.8 - 3.7V, default 3.3V
Working Current, receive: less than 10.8mA(LnaBoost closed, Band 1)
transmit: less than 120mA(+20dBm),
Sleep model: 0.2uA
Working temperature: -40- +85 degree.

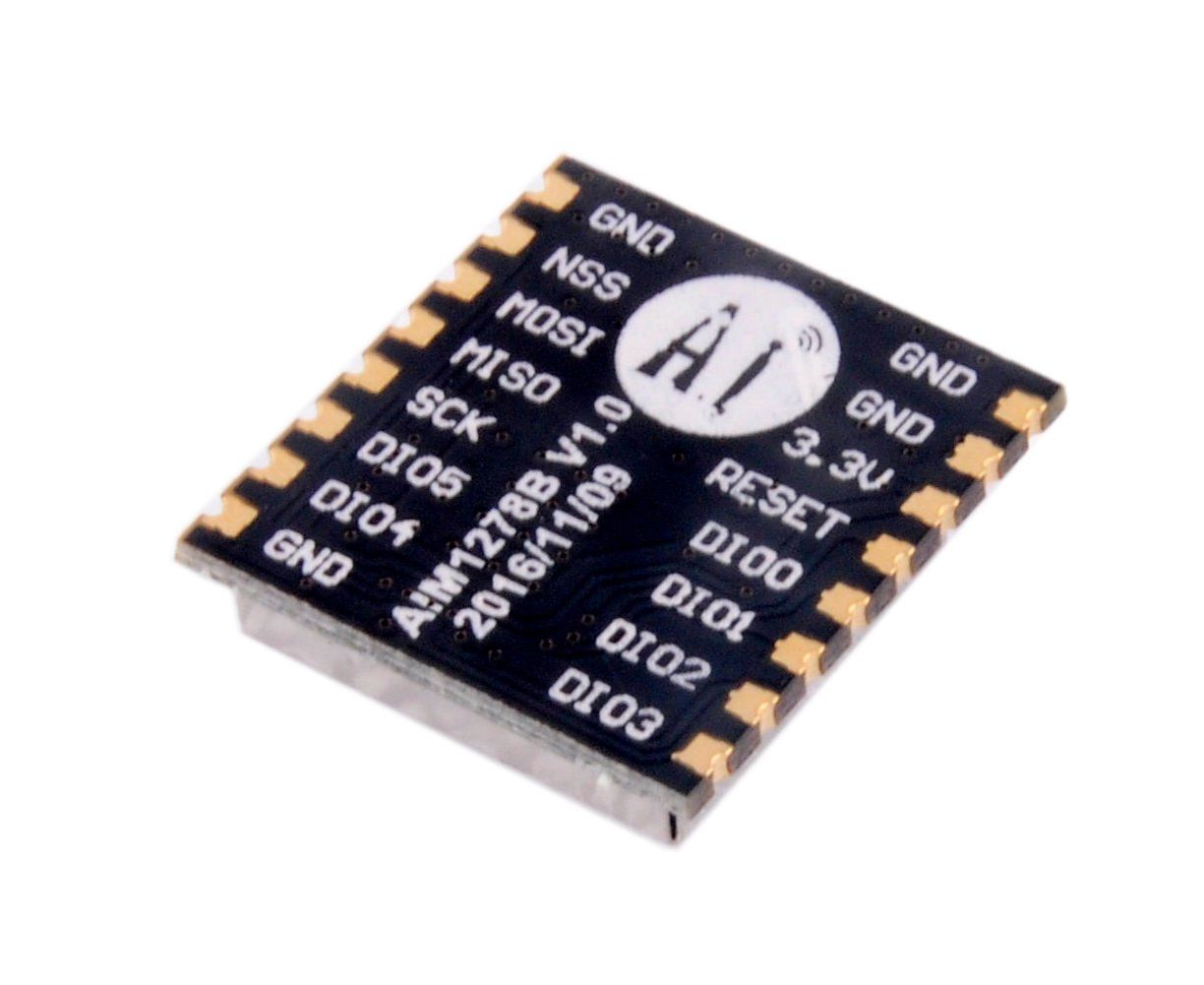

Pins Explanation

Ra-01	Ra-02	Pin	Description
1	-	ANT	Antenna
2	1， 2	GND	GND
3	3	3.3V	3.3V Power in
4	4	RESET	Reset
5	5	DIO0	Digital IO0, software setting
6	6	DIO1	Digital IO1, software setting
7	7	DIO2	Digital IO2, software setting
8	8	DIO3	Digital IO3, software setting
9	9	GND	GND
10	10	DIO4	Digital IO4, software setting
11	11	DIO5	Digital IO5, software setting
12	12	SCK	SPI Clock input
13	13	MISO	SPI data output
14	14	MOSI	SPI data input
15	15	NSS	SPI Selected-IN
16	16	GND	GND
