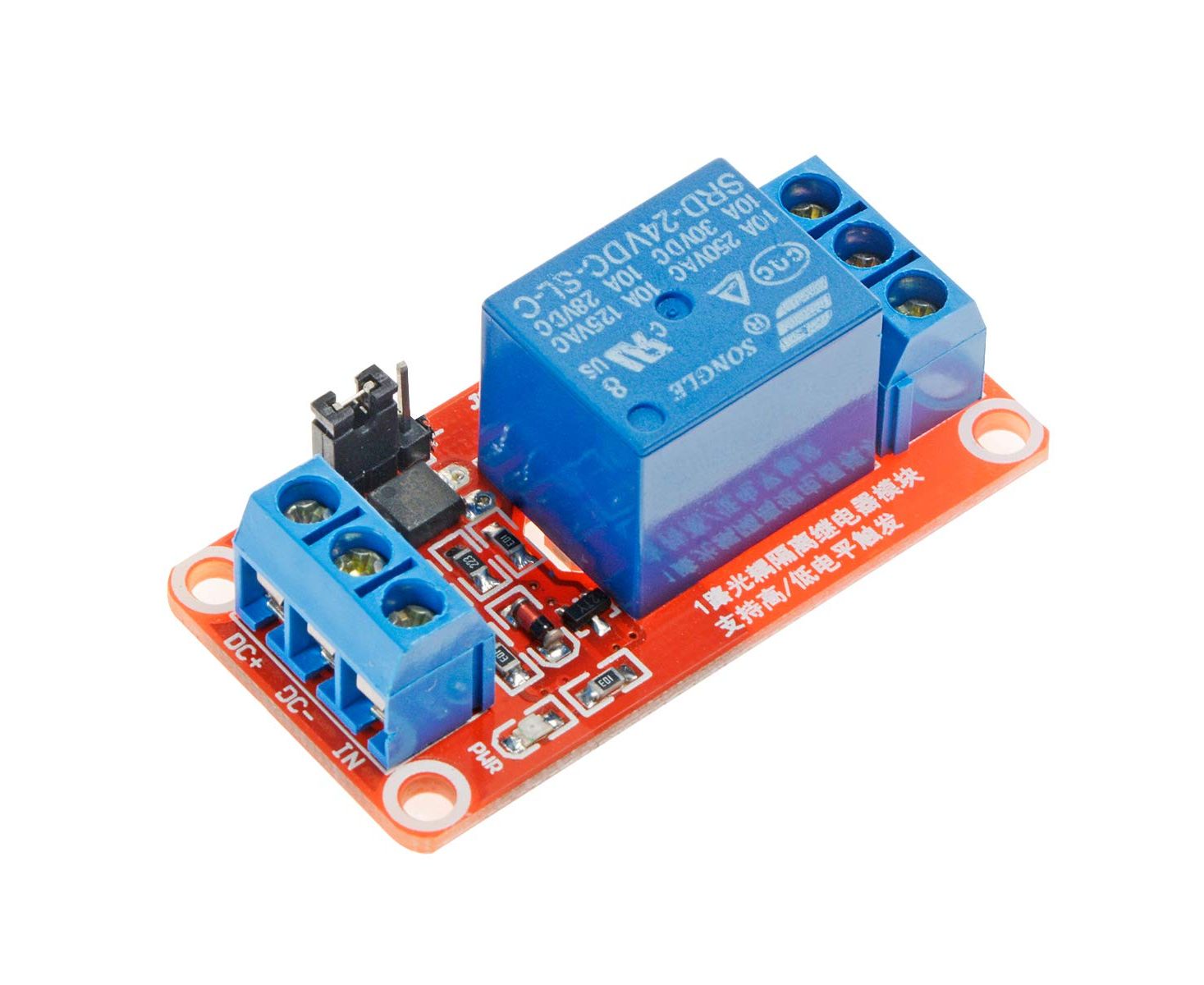

24V 1-CHANNEL RELAY MODULE BOARD WITH OPTOCOUPLER (HIGH/LOW)
Κωδικός Cableworks: 1215.493

BrandOEM MPNOEM

€2.68

χωρίς ΦΠΑ €2.16

Σε Απόθεμα

Ποσότητα:

+ −

Αποστολές & Επιστροφές

Τρόποι πληρωμής

Γιατί Cableworks;

Γρήγορη και ασφαλής παράδοση

Αποστέλλουμε παραγγελίες σε όλη την Ελλάδα με ΕΛΤΑ Courier και ACS

Presales και Aftersales

Για να σας λύνονται όλες οι τεχνικές απορίες

Επιστροφές εντός 14 ημερών

Αρκεί το προϊόν να μην έχει ανοιχτεί και να μην έχουν προκληθεί φθορές στην συσκευασία του

CABLEWORKS

Αναλυτική Παρουσίαση

the module uses the quality of high quality relay, normally open the interface of the maximum load: AC 250V/10A, DC 30V/10A
SMD optocoupler isolation, drive capability, stable performance; trigger current 5mA
the module can set a high level or low level by jumper trigger;
fault tolerant design, even if the control line is broken, the relay does not move;
the power indicator light (green), relay status indicator (red)
the interface design of humanity, all of the interface can be directly connected through the terminal connection, very convenient
module size: 26mm* * 18.5mm 50mm (length * width * height)
with 4 fixed bolt holes, hole 3.1mm, spacing 44.5mm*20.5mm

Module interface

1, DC+: the power supply cathode (voltage by the relay requirements, there are 5V.9V.12V and 24V selection)

2, DC-: the negative power supply

3, IN: high or low level control relay

Relay output:

NO: normally open relay interface, suspended relay before and after COM shorted pull
COM: relay common interface
NC: normally closed interface relay, relay and COM short circuit, when suspended

Technical parameters

Relay version of quiescent current maximum current trigger current trigger voltage (low) high
5mA 190mA 2-4mA 0-1.5V 2.5-5V 5V
5mA 80mA 2-4mA 0-4V 4.5-12V 12V
5mA 50mA 2-4mA 0-8V 8.5-24V 24V

High and low level trigger selection:

1 jumpers and LOW short circuit for low level trigger;

2 jumpers and high shorted for high level trigger
