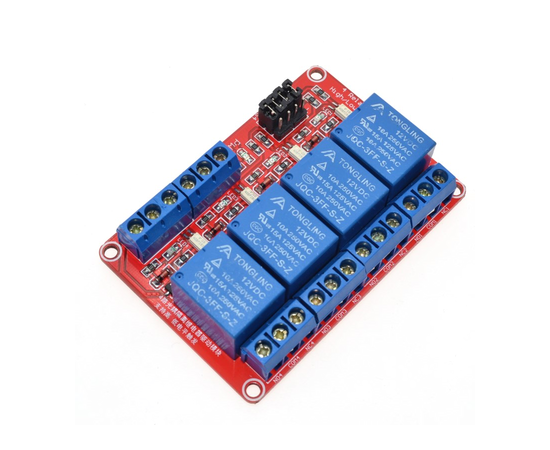

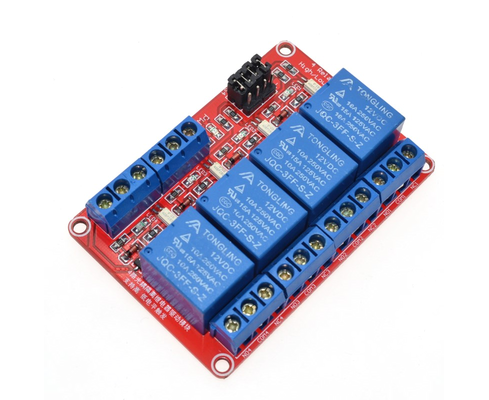

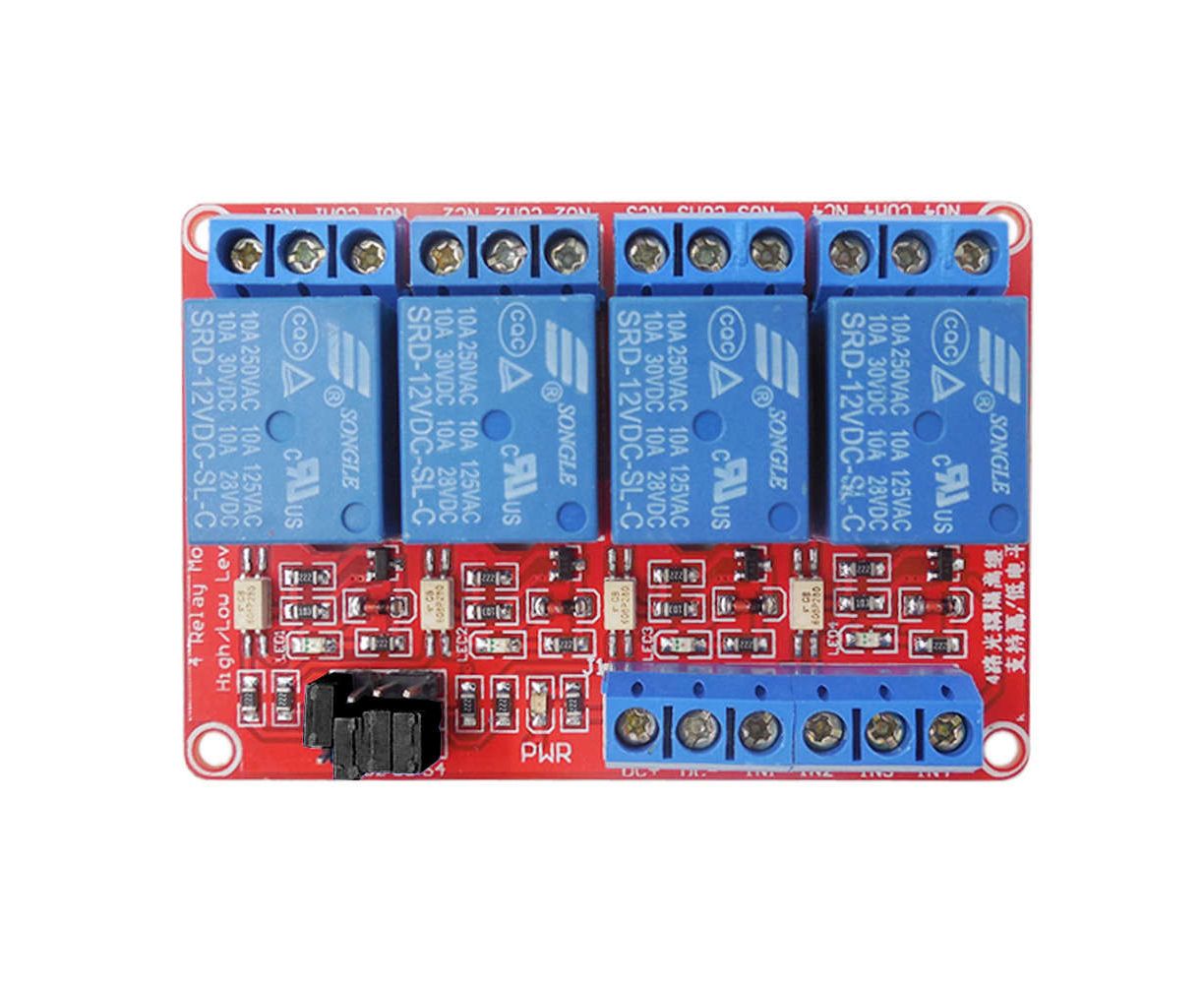

12V 4-Channel Relay Module Board with Optocouplers (High/Low)
Κωδικός Cableworks: 1116.723

BrandOEM MPNOEM
7.69
χωρίς ΦΠΑ 6.20
Σε Απόθεμα
+
Wishlist
Αποστολές & Επιστροφές
Τρόποι πληρωμής
Γιατί Cableworks;
Γρήγορη και ασφαλής παράδοση

Αποστέλλουμε παραγγελίες σε όλη την Ελλάδα με ΕΛΤΑ Courier και ACS

Presales και Aftersales

Για να σας λύνονται όλες οι τεχνικές απορίες

Επιστροφές εντός 14 ημερών

Αρκεί το προϊόν να μην έχει ανοιχτεί και να μην έχουν προκληθεί φθορές στην συσκευασία του

  • Maximum load:AC 250V/10A, DC30V/10A
  • SMD optocoupler isolation, strong driving ability, stable performance; trigger current 5mA
  • The module voltage 12V
  • Each channel module can be set high or low triggered by jumper
  • Fault-tolerant design, even if the control line is broken, the relay will not operate
  • Power indicator (green), 4 relay state indicator (red)
  • Interface design user-friendly, all interfaces are available through the wiring terminal direct connection leads, very convenient

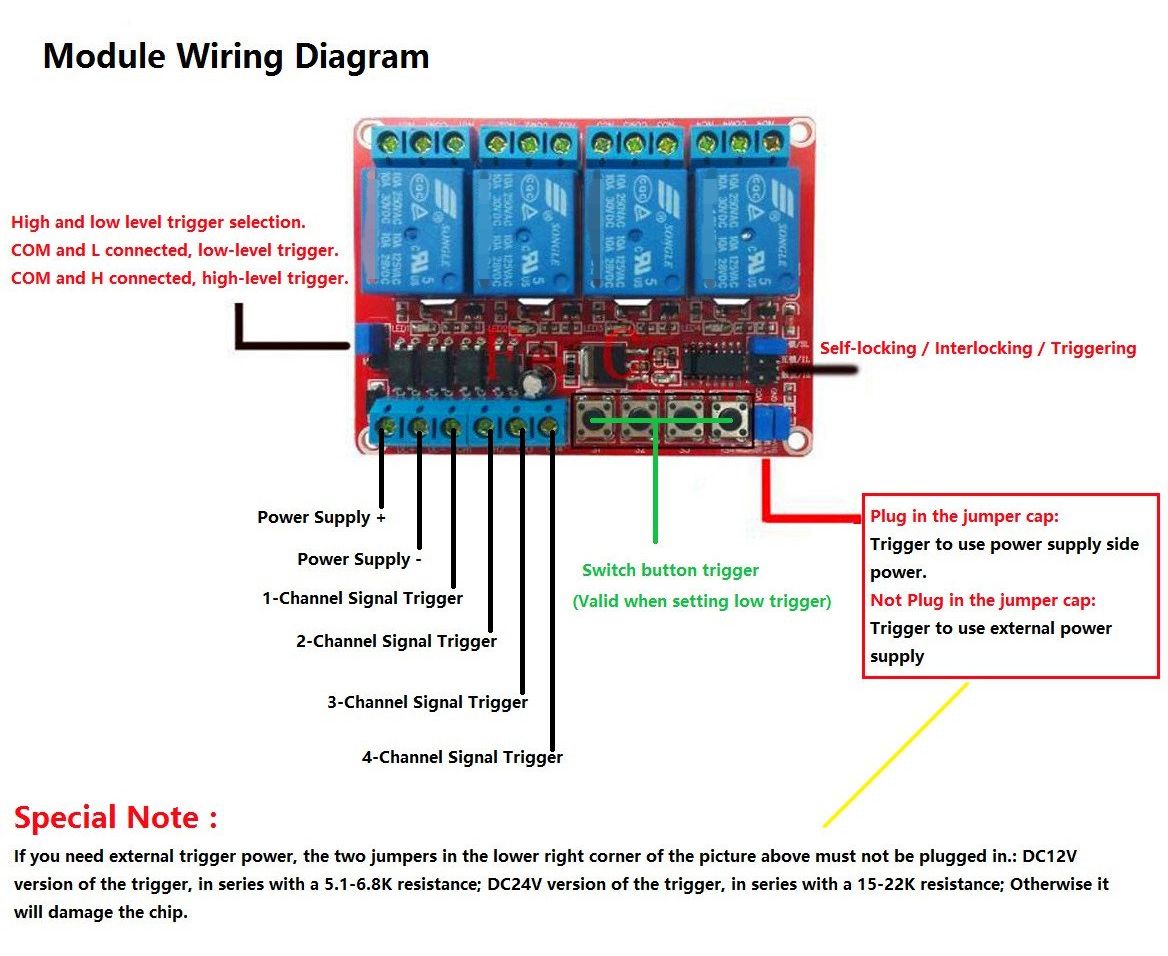

1. DC+: DC power supply positive
2. DC-: DC power supply negative
3. IN1: Channel 1 signal trigger terminal
4. IN2: Channel 2 signal trigger terminal
5. IN3: Channel 3 signal trigger terminal
6. IN4: Channel 4 signal trigger terminal

Relay Output:
1. NC1: Channel 1 relay normally closed pin.
2. COM1: Channel 1 relay common pin.
3. NO1: Channel 1 relay normally opened pin.
4. NC2: Channel 2 relay normally closed pin.
5. COM2: Channel 2 relay common pin.
6. NO2: Channel 2 relay normally opened pin.
7. NC3: Channel 2 relay normally closed pin.
8. COM3: Channel 2 relay common pin.
9. NO3: Channel 2 relay normally opened pin.
10. NC4: Channel 2 relay normally closed pin.
11. COM4: Channel 2 relay common pin.
12. NO4: Channel 2 relay normally opened pin.

High And Low Level Trigger Option:

  • S1: It is option switch for channel 1 relay.
  • S2: It is option switch for channel 2 relay.
  • S3: It is option switch for channel 3 relay.
  • S4: It is option switch for channel 4 relay.
