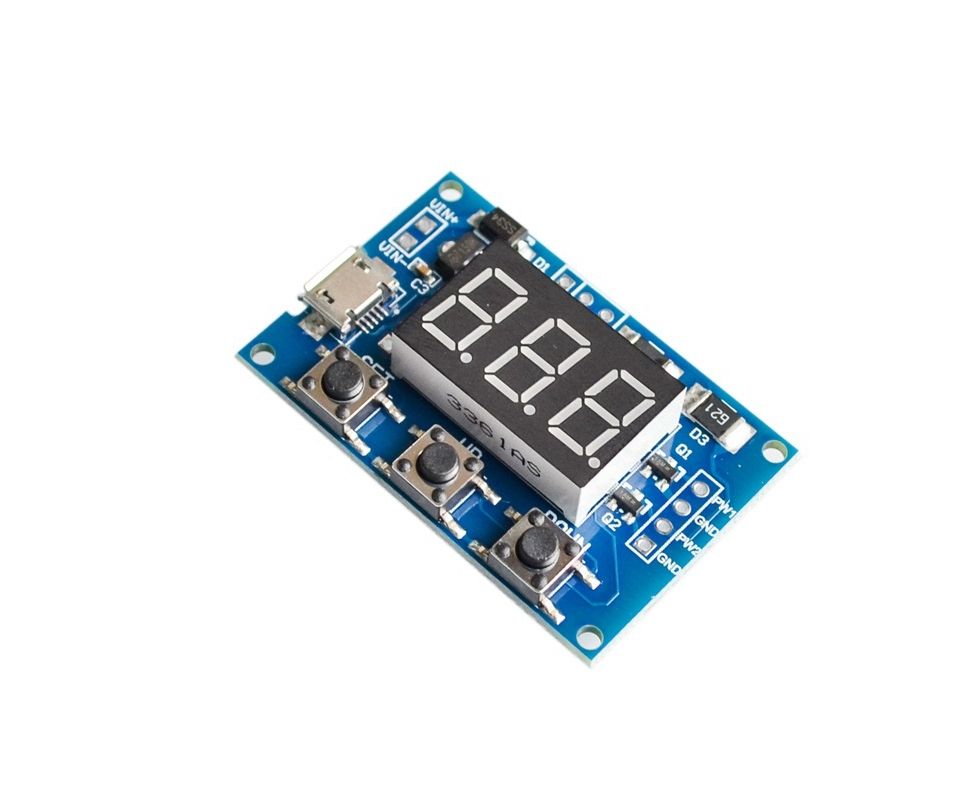

DC 5-30V Micro USB 2-Channel PWM Signal Generator With Digital LED Display
Κωδικός Cableworks: 1215.504

BrandOEM MPNOEM
€5.59
χωρίς ΦΠΑ €4.51
Σε Απόθεμα
+ −
Wishlist
Αποστολές & Επιστροφές
Τρόποι πληρωμής
Γιατί Cableworks;
Γρήγορη και ασφαλής παράδοση

Αποστέλλουμε παραγγελίες σε όλη την Ελλάδα με ΕΛΤΑ Courier και ACS

Presales και Aftersales

Για να σας λύνονται όλες οι τεχνικές απορίες

Επιστροφές εντός 14 ημερών

Αρκεί το προϊόν να μην έχει ανοιχτεί και να μην έχουν προκληθεί φθορές στην συσκευασία του

CABLEWORKS

Αναλυτική Παρουσίαση



Highlights:

  1. Two independent PWM generators can set the frequency, duty cycle;
  2. The wide frequency range, high accuracy;
  3. Can serial communication.

The module description:

Frequency is divided into three ranges:

  1. XXX (no decimal point): the smallest unit is 1Hz, the range 1Hz ~ 999Hz;
  2. XX.X (decimal point in ten): The minimum unit is 0.1Khz; the range of 0.1KHz ~ 99.9KHz
  3. X.X.X. (there are three decimal point): the smallest unit is 1Khz; the range 1KHz ~ 150KHz

Frequency display example:

"100" indicates that the PWM output pulse of 100Hz;

"54.1" indicates that the PWM output pulse of 54.1KHz;

"1.2.4." Indicates that the PWM pulse output 124KHz

Duty Cycle in the range: 0 to 100;

Three frequencies duty cycle is the same, all the parameters non-volatile.

The module parameters:

  1. Working voltage: 5--30V, support micro USB 5.0V power supply;
  2. Frequency range: 1Hz ~ 150KHz;
  3. The frequency accuracy: ± 2%;
  4. Output Current: <30mA;
  5. Output amplitude: Default 5Vp-p (settable);
  6. Operating temperature range: -30 ~ + 70 °.

The parameter settings:

Module has three buttons [Set], [Up], [Down];

  1. Press [Set] key to switch the display four parameters (FR1: PWM1 frequency; dU1: PWM1 duty cycle; FR2: frequency of PWM2; dU2: PWM2 duty cycle), before the handover parameters, there will be corresponding parameter name flash.
  2. Press [Up], [Down] keys to modify the current parameter value (long press can quickly add or subtract fast).
  3. Two PWM each have three preset frequency, the frequency display interface, long press [SET] key to switch between three types of frequencies, three kinds of frequency duty cycle is the same value. (XXX: range 1Hz ~ 999Hz; XX.X: range 0.1Khz ~ 99.9Khz; X.X.X .: range 1Khz ~ 150Khz,).

The scope:

  1. Signal generator which generates a square wave signal;
  2. to provide a signal to the stepper motor driver;
  3. Adjustable pulse generation for chip use;
  4. produce variable pulse signal, the control-related circuit (PWM dimming, speed).

The serial control

Baud rate: 9600 bps

Data bits: 8

Stop bits: 1

Parity bit: none

Flow control: none

1, set the PWM frequency

"S1FXXXT": setting PWM1 frequency of XXX HZ (001 ~ 999)

"S1FXX.XT": set the frequency of PWM1 XX.X KHZ (00.1 ~ 99.9)

"S1F: X.X.X.T": setting PWM1 frequency of XXX KHZ (0.0.1 ~ 1.5.0..)

'S1': PWM1

'S2': PWM2

'F': Frequency

'D': Duty Cycle

'T' is the end flag

  1. Set the PWM duty cycle

"S1DXXXT": setting PWM1 duty cycle XXX; (001 ~ 100)

"S2DXXXT": set PWM2 duty cycle XXX; (001 ~ 100)

Setting successful return: DOWN;

Setting failback: FALL.
