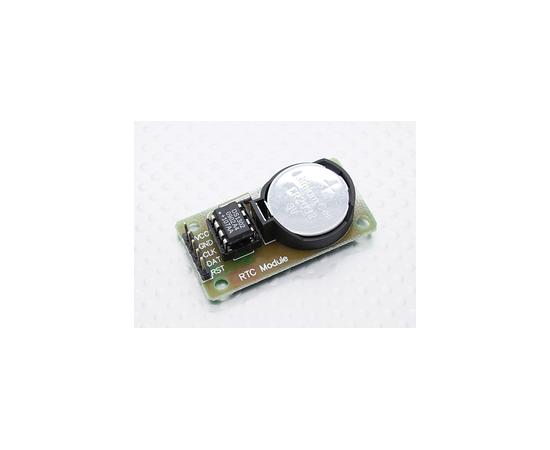

RTC DS1302 Real Time Clock Module For Arduino
Κωδικός Cableworks: 1116.643

BrandOEM MPNOEM

€1.24

χωρίς ΦΠΑ €1.00

Σε Απόθεμα

Ποσότητα:

+ −

Αποστολές & Επιστροφές

Τρόποι πληρωμής

Γιατί Cableworks;

Γρήγορη και ασφαλής παράδοση

Αποστέλλουμε παραγγελίες σε όλη την Ελλάδα με ΕΛΤΑ Courier και ACS

Presales και Aftersales

Για να σας λύνονται όλες οι τεχνικές απορίες

Επιστροφές εντός 14 ημερών

Αρκεί το προϊόν να μην έχει ανοιχτεί και να μην έχουν προκληθεί φθορές στην συσκευασία του

CABLEWORKS

Αναλυτική Παρουσίαση

Note : Το module ,δεν εμπεριέχει μπαταρία.

DS1302 introduced trickle charge the clock chip, containing a real-time clock / calendar and 31 bytes of static RAM, via a simple serial interface
to communicate with the microcontroller. Real-time clock / calendar circuit provides seconds, minutes, hours, days, weeks, months, years of
information, the number of days per month and leap year automatically adjust the number of days. Clock can be done by the AM / PM or 12
decided to use 24 hour format. Between the DS1302 and the microcontroller can simply use the synchronous serial communication mode, used
only three port lines: (1) RST Reset (2) I / O data lines (3) SCLK serial clock. Clock / RAM read / write data to a byte or up to 31 bytes of character
set way communication. DS1302 low-power work to maintain the data and clock information when power is less than 1mW
Real time clock with the year 2100 to calculate the seconds, minutes, hours, days, weeks, months, years, the ability, as well as the ability to leap
year adjustment

31 8 temporary data storage RAM
Serial I / O port pin makes the least number of ways
Wide range of operating voltage 2.0 5.5V
Current 2.0V, less than 300nA
Read / write clock or RAM data transmission when there are two single-byte transmit and multi-byte character sets transfer mode
8-pin DIP package or optional 8-pin SOIC package assembly according to the surface
simple 3-wire interface
Vcc = 5V and TTL-compatible
Optional industrial temperature range -40 to +85
Dual power tube for the main power and backup power supply

Parameters:

PCB a single panel, size: 42mm * 24mm * 12mm(max)
Net weight:10g
Package weight:20g

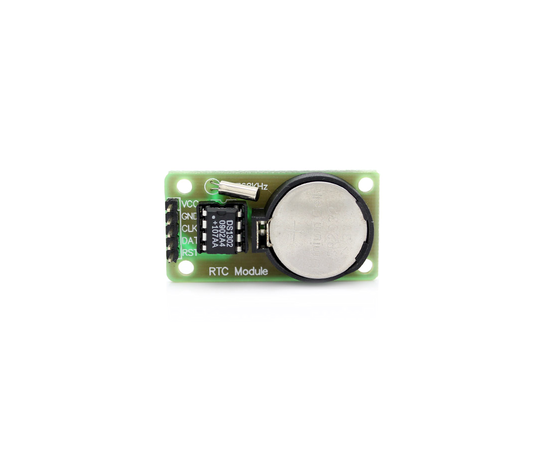

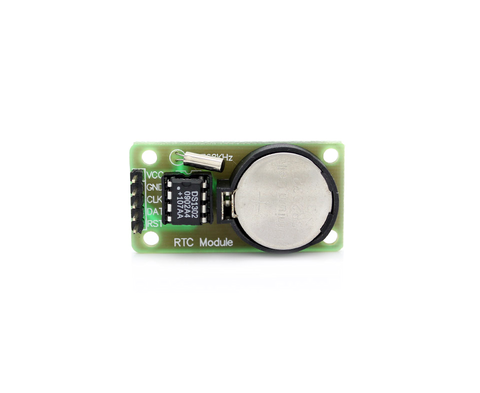

Color:green (as the picture shows)
With 4 holes, about 3.1mm in diameter genuine spare battery for the celestial sphere CR2032, Voltage 3V, current is 260mAh, non-rechargeable batteries.
Crystal 32.768KHz, matching capacitance 6pF, size 2 * 6mm
DS1302 made large 8-pin DIP chip, chip, IC Block below for easy replacement and plug the chip
Module operating voltage compatible 3.3V/5V, 5V and 3.3V microcontrollers can be connected with
Operating temperature: 0℃ --- 70 ℃

NOTE:

Wiring (to provide the program, for example, can take any IO port, the port defined in the program can be modified):
VCC → +5 V/3.3V
GND → GND
CLK → P02
DAT → P01
RST → P00
VCC and GND must not be reversed, or it will burn the chip
