Θέλω να ενώσω 2 χώρους (2 σημεία) ασύρματα με συσκευές Ubiquiti πως το κάνω;

Η ερώτηση επαναλαμβάνεται καθημερινά από φίλους μας.
Η απάντηση στο άρθρο που ακολουθεί!
Ξεκινώντας να πούμε ότι για να γίνει εφικτή η ζεύξη 2 σημείων απαραίτητη προϋπόθεση είναι η
οπτική επαφή και οι λογικές αποστάσεις .

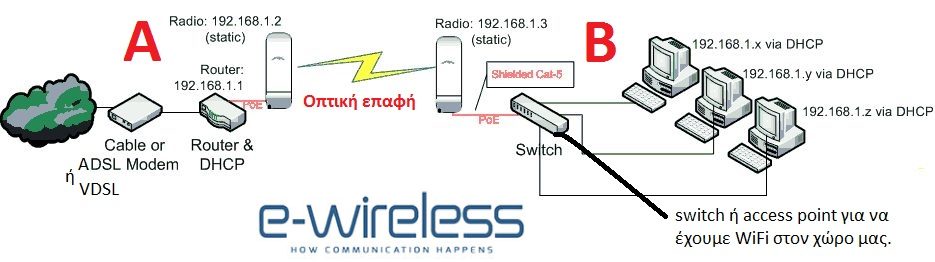

Όταν λέμε οπτική επαφή εννοούμε καθαρό ορίζοντα ανάμεσα στα σημεία Α και Β της φωτογραφίας!

Ολίγον οπτική, μερική οπτική ή μάλλον υπάρχει οπτική επαφή μας δίνουν σχεδόν πάντα το ίδιο αποτέλεσμα = αποτυχία ζεύξης.

Λογικές αποστάσεις είναι οι αποστάσεις εκείνες που σε συνάρτηση με τις συσκευές που θα επιλέξουμε να μπορούν να  μας δώσουν το ζητούμενο αποτέλεσμα = επιτυχία ζεύξης.

Άρα δεν μπαίνουμε στη διαδικασία τού βάζω ότι να’ναι αφού έχω οπτική επαφή και θα παίξει!!!

Επιπλέον όταν θέλουμε να σχεδιάσουμε μια τέτοια ζεύξη καλό είναι να σκεφτόμαστε και τους γύρω μας.
Θέλω να πω ότι είναι περιττό αλλά και επικίνδυνο να επιλέξουμε να τοποθετήσουμε συσκευές που είναι για ζεύξεις 30 χλμ όταν η απόσταση που θέλουμε να καλύψουμε είναι 3 χλμ.

Όπως και ότι αν δεν ρυθμιστεί σωστά μια τέτοια ζεύξη μόνο προβλήματα θα έχουμε και ας έχουμε τα super duper μηχανήματα.

Σκοπός είναι η σωστή επιλογή συσκευών, η σωστή ρύθμιση τους ώστε και τη δουλειά μας να κάνουμε άριστα αλλά και θόρυβο να μην γεμίσουμε την μπάντα που θα επιλέξουμε!

Η θεωρία δεν τελειώνει ποτέ … γι αυτούς που έχουν διάθεση να διαβάσουν κάτι παραπάνω ας διαβάσουν και εδώ .

Στην ουσία λοιπόν χωρίς άλλες <καθυστερήσεις>.

Το τηλεφώνημα που δέχτηκα πριν τη Μ.Εβδομάδα έγινε από φίλο μου με εξοχικό σε γραφικό χωριό της πατρίδας μας!

Ήταν ξεκάθαρος <Ο κουμπάρος μου έβαλε Internet 24άρι και συμφωνήσαμε να μοιραστούμε τα έξοδα, μπορώ να πάρω από αυτόν με τίποτε κεραίες;  μπορεί να γίνει και άσπαστο;….ξέρεις εσύ!!>

Δεν περιγράφω την συζήτηση που ακολούθησε, μόνο ότι οι βασικές προϋποθέσεις που θέσαμε παραπάνω (οπτική επαφή, απόσταση ) ήταν στα σωστά πλαίσια άρα και θεωρητικά η επιτυχία δεδομένη!

Αφού έκανα έναν έλεγχο στην περιοχή που με ενδιέφερε και στα σημεία Α (κουμπάρος) – Β (φίλος) με ένα εξαιρετικό εργαλείο βρήκα ότι η απόσταση είναι μόλις 2,4 χλμ σε ευθεία με ανοιχτό ορίζοντα και τουλάχιστον οπτικά ο χώρος δεν έδειχνε να έχει αστική επιβάρυνση (εργοστάσια, βιοτεχνίες, κεραίες κινητής, πολλές κατοικίες κλπ).

Η εικόνα που είχα από απόσταση δεν συνεπάγεται και την επιτυχία έτσι μετά 2 μέρες έγινε και ο επιτόπου έλεγχος και καταλήξαμε στον εξοπλισμό.

Εξοπλισμός.
2 Χ NanoStation Loco M5 οι συσκευές αυτές σύμφωνα με τον κατασκευαστή είναι για 15+ χλμ πράγμα που σημαίνει ότι μας καλύπτουν με άνεση.

1 Χ Universal Arm Bracket για να τοποθετηθεί το NanoStation Loco M5 στον πλαϊνό τοίχο της οικίας του φίλου μου στο σημείο Β.

1 Χ Ubi Bracket Mini για να τοποθετηθεί το NanoStation Loco M5 σε υπάρχων ιστό επίγειας κεραίας στον χώρο Α.

Τέλος στο σημείο Β προσθέσαμε ένα Access Point αντί σκέτου switch για να υπάρχει WiFi σε όλους τους χώρους αφού smarthones, laptops, tablets έχουν μπει για τα καλά στη καθημερινότητα μας.

Ρυθμίσεις σημείου Α.

1. Ρυθμίζουμε την συσκευή με ip 192.168.1.2 που είναι στον χώρο με το ADSL και έχουμε ονομάσει Α.

Μπαίνουμε με τα κλασικά ubnt/ubnt (θα τα αλλάξουμε αργότερα)

2. Επιλέγουμε την κάρτα |Wireless| και αλλάζουμε τα παρακάτω:

Wireless Mode: Access Point
WDS: [X] Enable

Επιλέγω συχνότητα .

Πάμε στο κάτω μέρος

MAC ACL:  [X] Enable
Επιλέγουμε στο Policy: Allow (επιτρέπουμε)
και πατάμε δεξιά το ACL (Access Control List) για αυξημένη ασφάλεια
στην κάρτα που θα ανοίξει βάζουμε την Mac Address της συσκευής του σημείου B (έτσι η ζεύξη μας θα είναι <άσπαστη> όπως μας ζητήθηκε!!!)

Πατήστε [Change]

Πατήστε [Apply]

3. Επιλέγουμε την κάρτα |Network| και αλλάζουμε τα παρακάτω:

IP Address: 192.168.1.2

Πατήστε [Change]
Πατήστε [Apply]

4. Επιλέγω την κάρτα System για αλλαγή του User Name και Password.

Πατήστε [Change]
Πατήστε [Apply]

Έτοιμο το σημείο Α.

Ρυθμίσεις σημείου Β.

1. Ρυθμίζουμε την συσκευή με ip 192.168.1.3 που είναι το δεύτερο σημείο και τελικός προορισμός και έχουμε ονομάσει Β.

2. Επιλέγουμε την κάρτα |Wireless| και αλλάζουμε τα παρακάτω:

Wireless Mode: Station
WDS: [X] Enable

Ακριβώς από κάτω Select και μας ανοίγει το παράθυρο που θα επιλέξουμε

SSID (του κουμπάρου) του άλλου NanoStation Loco M5

Και πατάμε Lock to AP.

Με αυτόν τον τρόπο κλειδώνει το ζευγάρι των συσκευών και η ζεύξη μας.

Βλέπουμε ότι το Station πήρε τις επιλογές μας και

Πατήστε [Change]
Πατήστε [Apply]

3. Επιλέγουμε την κάρτα |Network| και αλλάζουμε τα παρακάτω:

IP Address: 192.168.1.3

Πατήστε [Change]
Πατήστε [Apply]

4. Επιλέγω την κάρτα System για αλλαγή του User Name και Password.

Πατήστε [Change]
Πατήστε [Apply]

Έτοιμο και το σημείο Β.

Οι παρακάτω φωτογραφίες μας δείχνουν αν όλα έχουν πάει καλά και η ζεύξη μας έχει επιτυχία.

για το Access Point στη θέση Α

και για το Station στη θέση B

Καλή επιτυχία.
